전기 시스템에 적합한 알루미늄 합금 케이블 트레이를 선택하는 방법

최적의 케이블 관리 솔루션을 선택하는 것은 모든 전기 프로젝트에서 중요한 결정입니다. 알루미늄 합금 케이블 트레이 시스템은 강도, 가벼운 무게, 탁월한 내식성의 독특한 조합을 제공하여 엔지니어와 계약자에게 최고의 선택이 되었습니다. 이 포괄적인 가이드에서는 완벽한 선택을 보장하기 위해 고려해야 할 주요 요소를 자세히 살펴봅니다. 알루미늄 합금 케이블 트레이 이는 산업 플랜트에서 데이터 센터에 이르기까지 특정 애플리케이션의 안전성, 효율성 및 수명을 보장합니다.

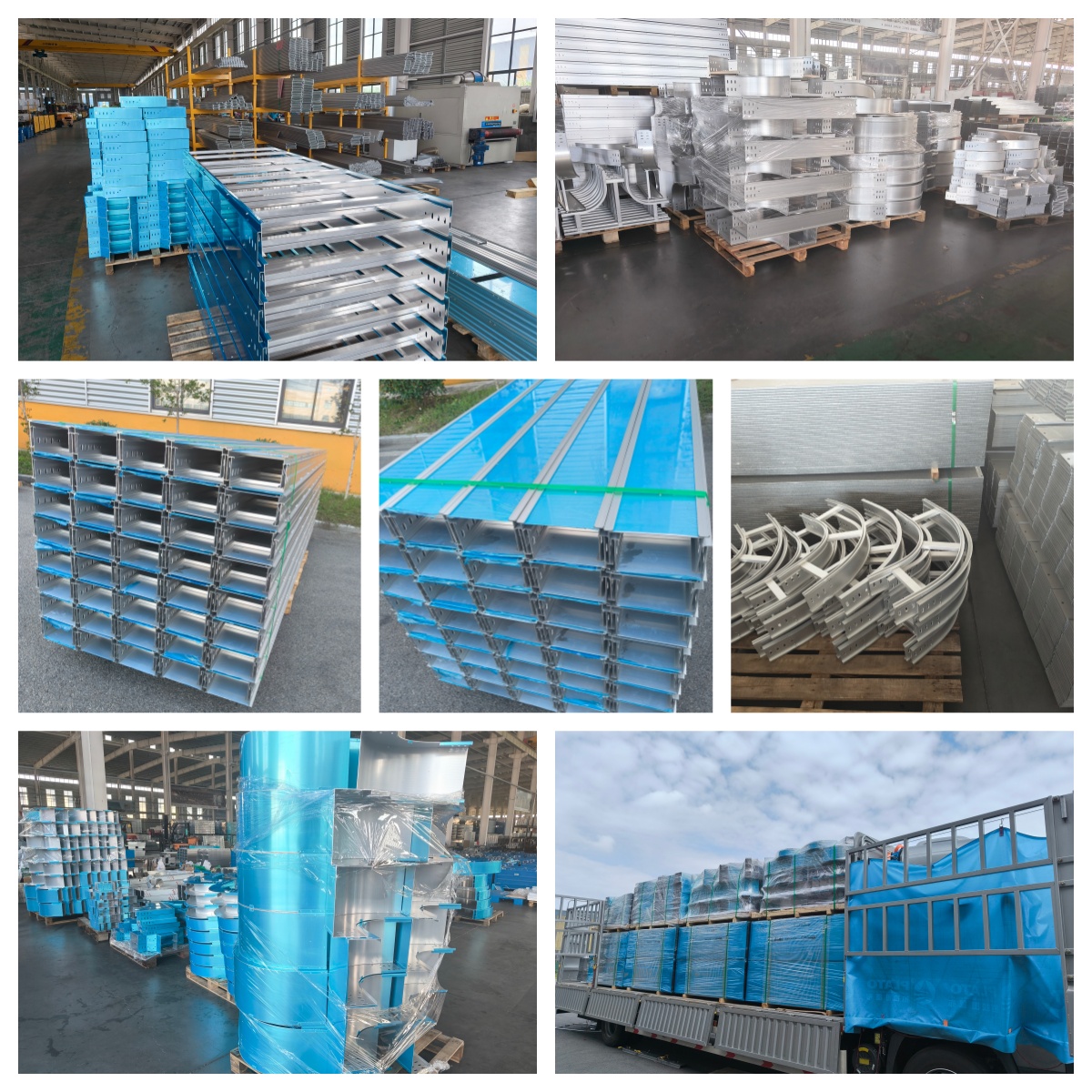

알루미늄 합금 케이블 트레이 및 주요 장점 이해

선택 과정을 시작하기 전에 알루미늄 합금의 차별화 요소를 이해하는 것이 중요합니다. 강철과 달리 알루미늄은 자연적으로 보호 산화물 층을 형성하여 녹과 부식에 대한 저항력이 뛰어납니다. 이러한 고유한 특성은 마그네슘 및 실리콘과 같은 원소와의 전략적 합금과 결합되어 강하면서도 매우 가벼운 소재를 만들어냅니다. 이러한 특성은 작업 현장과 설치 수명 전반에 걸쳐 상당한 이점을 제공합니다.

• 우수한 내식성: 습기와 부식제가 존재하는 화학 공장, 해안 지역, 폐수 처리 시설과 같은 가혹한 환경에 이상적입니다.
• 경량: 강철 대비 약 1/3의 무게로 취급, 운반, 설치가 용이하여 인건비와 설치 시간이 단축됩니다.
• 높은 강도 대 중량 비율: 현대 합금은 무게 감소에도 불구하고 뛰어난 구조적 무결성과 하중 지지력을 제공합니다.
• 비자성 및 비점화성: 민감한 전자 장비나 폭발 가능성이 있는 환경이 있는 환경을 위한 중요한 안전 기능입니다.
• 장기적인 가치: 때로는 강철보다 초기 비용이 높지만 내구성과 최소한의 유지 관리 요구 사항으로 인해 총 소유 비용이 낮아지는 경우가 많습니다.

스테인레스 스틸 케이블 트렁킹 팔꿈치 티 액세서리

케이블 트레이를 선택할 때 고려해야 할 5가지 주요 요소

선택 과정에는 프로젝트의 특정 요구 사항을 신중하게 평가하는 과정이 포함됩니다. 잘 선택한 트레이 시스템은 수십 년 동안 안정적인 서비스를 제공하지만 잘못된 선택은 안전 위험과 값비싼 교체로 이어질 수 있습니다. 다음 요소는 건전한 의사 결정 프로세스의 기초를 형성하여 전기 인프라가 효과적이고 효율적으로 지원되도록 보장합니다.

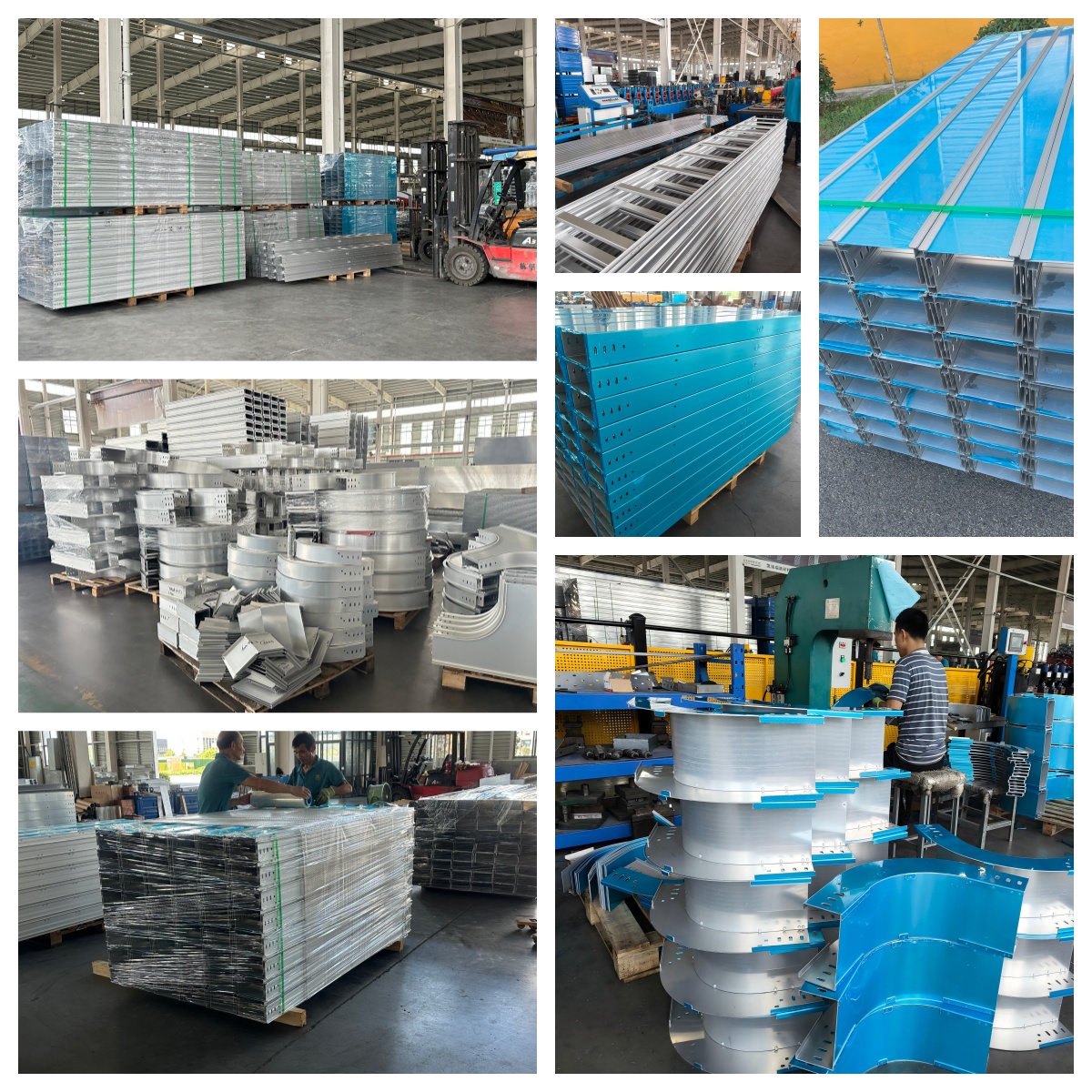

1. 적재 용량 및 케이블 트레이 유형

케이블 트레이의 주요 기능은 케이블의 무게를 안전하게 지탱하는 것입니다. 향후 추가될 수 있는 케이블을 포함하여 트레이에 배치될 모든 케이블의 총 무게를 계산해야 합니다. 이 총 중량을 트레이의 스팬 길이로 나눈 값이 필요한 적재 용량을 제공합니다. 다양한 트레이 디자인은 다양한 하중 등급에 맞게 설계되었으므로 유형을 계산된 하중에 맞추는 것이 구조적 무결성을 위해 가장 중요합니다.

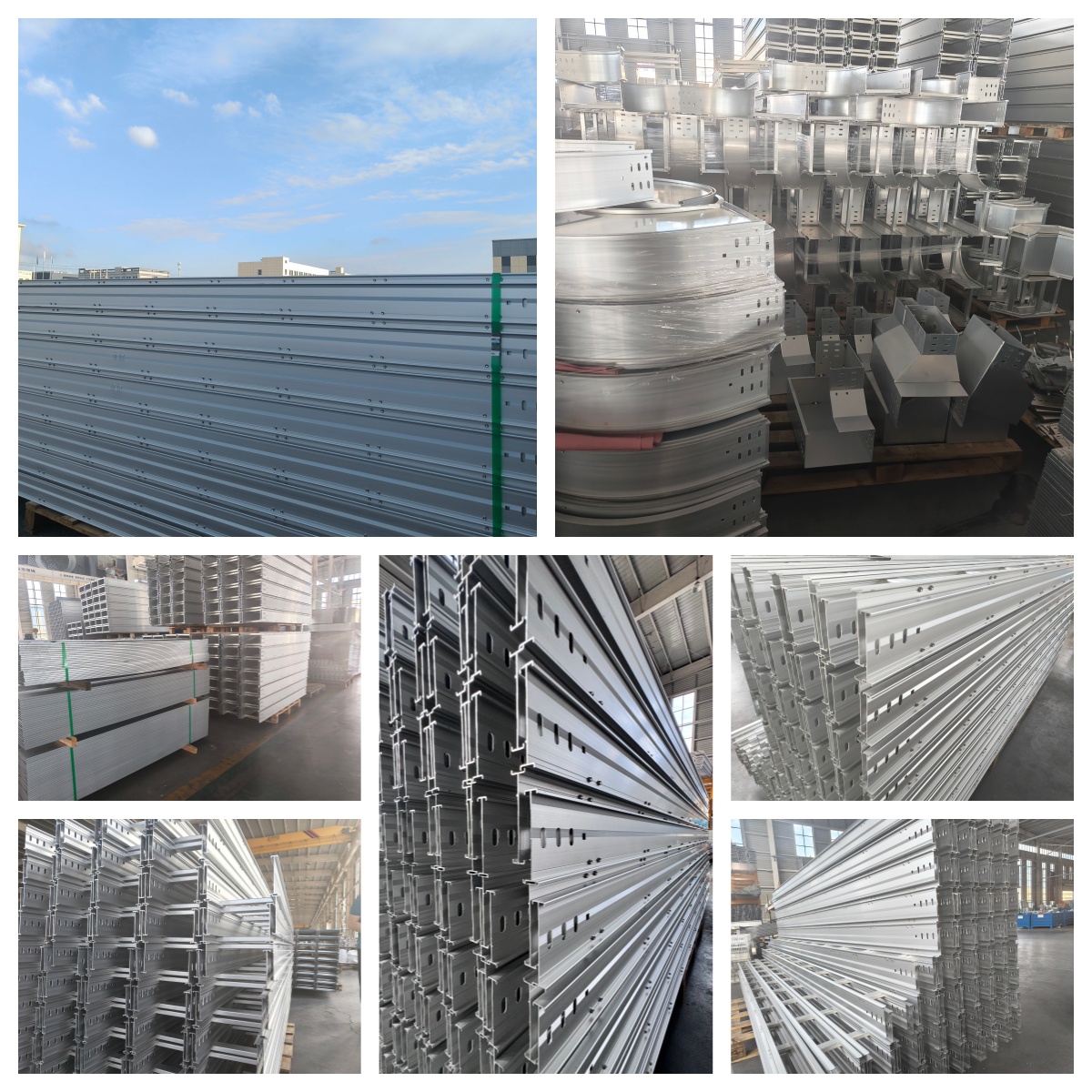

• 사다리형: 가장 높은 강도와 최대 환기 기능을 제공하여 장거리에 걸쳐 대구경 전원 케이블을 지지하는 데 이상적입니다.
• 여물통 유형: 견고한 측면 레일과 주름진 바닥을 제공하여 사다리형보다 우수한 케이블 지지력과 보호 기능을 제공합니다.
• 단단한 바닥: 중요한 데이터 케이블에 적합한 먼지, 습기 및 전자기 간섭(EMI)으로부터 최대한의 보호 기능을 제공합니다.
• 와이어 메쉬: 매우 가볍고 유연하며 경량 애플리케이션과 자주 변경되는 케이블 레이아웃에 적합합니다.

2. 환경 및 부식 고려사항

환경은 알루미늄 케이블 트레이 설치될 것인지가 아마도 가장 중요한 요소일 것입니다. 알루미늄의 자연적인 내식성은 주요 장점이지만, 노출 수준에 따라 필요한 특정 합금이나 마감재가 결정됩니다. 습도, 화학 물질 노출, 극한 온도, 염분 존재 등의 요소를 평가하면 해당 환경에 가장 내구성이 있고 비용 효율적인 솔루션을 찾을 수 있습니다.

• 온화한 실내 환경: 일반적으로 표준 압연 마감 알루미늄 합금이면 충분합니다.
• 습도가 높은/해안 지역: 내부식성이 더 높은 합금(예: 5000 또는 6000 시리즈)을 권장합니다. 양극 산화 처리 또는 분체 코팅 마감 처리로 추가적인 보호 층을 제공합니다.
• 화학 노출: 심각한 화학적 환경의 경우 특수 내화학성 코팅 처리된 트레이를 지정하십시오.
• 극한 온도: 알루미늄은 넓은 온도 범위에서 그 특성을 잘 유지하지만 설계 시 열팽창을 고려해야 합니다.

3. 크기, 채우기 비율 및 향후 확장

트레이의 올바른 물리적 크기를 선택하는 것은 단순히 오늘날의 케이블을 장착하는 것 이상의 의미를 갖습니다. NEC(National Electrical Code)와 같은 국내 및 국제 표준은 최대 충진율에 대한 지침을 제공합니다. 일반적으로 전원 케이블의 경우 50%, 제어 케이블의 경우 40%입니다. 또한, 신중한 설계는 항상 향후 확장을 위한 공간을 할당하므로 나중에 전체 시스템을 점검할 필요가 없습니다. 이러한 예측은 다음의 핵심 측면입니다. 알루미늄 트레이 선택 확장 가능한 프로젝트를 위해.

• 모든 초기 케이블의 총 단면적을 계산합니다.
• 내부 단면적이 초기 케이블 면적의 두 배 이상인 트레이를 선택하십시오(충진율 50%의 경우).
• 향후 성장을 수용하려면 더 넓은 트레이나 여러 계층을 사용하는 것이 좋습니다.
• 케이블 충진 및 경감 요인에 관한 현지 규정 및 규정을 항상 준수하십시오.

4. 설치 및 유지관리 요구사항

설치 용이성과 장기 유지 관리 요구 사항은 전체 프로젝트 비용에 중요한 영향을 미칩니다. 알루미늄 합금 케이블 트레이 들어 올리기, 위치 지정 및 고정을 단순화하는 가벼운 특성으로 인해 선호됩니다. 케이블 배선의 복잡성, 사용 가능한 장착 지점 및 특수 피팅의 필요성을 고려하십시오. 잘 계획된 시스템은 설치 시간을 최소화하고 유지 관리 및 추가를 위한 장기적인 접근성을 보장합니다. 이해하기 알루미늄 트레이 설치 계획을 세우려면 사전 프로세스가 중요합니다.

• 경량 트레이는 무거운 리프팅 기계의 필요성을 줄여줍니다.
• 사전 설계된 피팅(엘보우, 티, 리듀서)을 갖춘 모듈식 설계로 조립 속도가 빨라집니다.
• 열팽창과 수축을 수용할 수 있도록 장기적으로 확장 조인트를 계획합니다.
• 케이블을 추가, 제거 또는 검사할 때 쉽게 접근할 수 있도록 설계되었는지 확인하십시오.

5. 산업 표준 및 규정 준수

케이블 트레이 시스템이 모든 관련 산업 표준을 준수하는지 확인하는 것은 안전과 성능 측면에서 타협할 수 없습니다. 이러한 표준은 재료 구성 및 부하 테스트부터 화재 성능 및 설치 관행에 이르기까지 모든 것을 관리합니다. 규정을 준수하는 제품을 사용하면 책임으로부터 귀하를 보호하고 시스템이 예상대로 작동하도록 보장합니다. 이는 기본 단계입니다. 알루미늄 케이블 트레이 guide 어떤 전문가에게나.

• NEMA(National Electrical Manufacturer Association): NEMA VE 1과 같은 표준은 일반 요구 사항 및 제품 테스트를 다룹니다.
• UL(Underwriters Laboratories): 특정 성능 기준에 따라 테스트를 거친 UL 등급 제품을 찾아보세요.
• IEEE(전기전자공학협회): IEEE 383과 같은 표준에는 내화성 테스트가 포함됩니다.
• NEC(National Electrical Code): 충진율 및 접지를 포함한 안전한 설치 방법에 대한 지침을 제공합니다.

알루미늄 합금과 대체 재료 비교

알루미늄은 탁월한 선택이지만 강철 및 스테인리스강과 같은 다른 일반적인 재료와 비교하여 어떻게 쌓이는지 이해하는 것이 중요합니다. 각 재료에는 고유한 속성, 장점 및 이상적인 사용 사례가 있습니다. 이러한 비교를 통해 프로젝트의 특정 기술 및 예산 요구 사항을 기반으로 충분한 정보를 바탕으로 자재를 선택할 수 있습니다.

FAQ

알루미늄과 강철 케이블 트레이의 무게 차이는 무엇입니까?

알루미늄 합금 케이블 트레이 일반적으로 무게는 동등한 강철 트레이 무게의 약 1/3입니다. 예를 들어, 6인치 폭의 강철 사다리 트레이의 무게는 피트당 3파운드인 반면, 알루미늄 버전의 무게는 피트당 약 1파운드입니다. 이러한 상당한 중량 감소로 인해 취급이 단순화되고, 운송 비용이 절감되며, 지지 구조물에 대한 구조적 부하가 줄어듭니다. 알루미늄 트레이 선택 신규 구축과 개조 모두에 적합합니다.

알루미늄 케이블 트레이에는 접지가 필요합니까?

예, 모든 금속 케이블 트레이 시스템은 NEC(National Electrical Code) 및 기타 지역 규정에 따라 접착 및 접지되어야 합니다. 알루미늄은 우수한 도체이지만 결함 전류에 대한 낮은 임피던스 경로를 보장하려면 적절한 접지가 필수적입니다. 이는 과전류 보호 장치의 즉각적인 작동과 전반적인 전기 안전에 매우 중요합니다. 안정적인 연결을 보장하려면 알루미늄용으로 설계된 특정 피팅과 접착 점퍼를 사용해야 합니다.

알루미늄은 화재 시 어떻게 작동합니까?

알루미늄은 강철에 비해 녹는점이 상대적으로 낮습니다(약 660°C 또는 1220°F). 그러나 열전도율이 높아 열을 발산하는 데 도움이 됩니다. 중요한 것은 알루미늄이 연소되지 않거나 화재로 인한 연료 부하에 기여하지 않는다는 것입니다. 엄격한 내화 등급이 적용되는 애플리케이션의 경우 전체 시스템 성능은 설계 및 잠재적인 내화 코팅에 따라 달라지므로 특정 내화 내구성 기간에 대해 테스트 및 인증(예: UL 분류)된 케이블 트레이 시스템을 선택하는 것이 필수적입니다.

알루미늄 케이블 트레이 시스템의 일반적인 수명은 얼마나 됩니까?

수명 알루미늄 케이블 트레이 특히 부식성이 높지 않은 환경에서는 매우 길어서 25~30년을 초과하는 경우가 많습니다. 수명은 환경과 직접적으로 연관되어 있습니다. 온화한 실내 환경에서는 사실상 무기한 지속될 수 있습니다. 해안이나 화학 공장과 같은 보다 공격적인 환경에서는 우수한 내식성으로 인해 아연 도금 강철보다 수명이 훨씬 더 길어 모든 전기 인프라의 내구성과 신뢰성이 뛰어난 구성 요소가 됩니다.

알루미늄 케이블 트레이를 실외에서 사용할 수 있나요?

전적으로. 사실 이 앱의 가장 큰 장점 중 하나는 알루미늄 합금 케이블 트레이 야외에서 뛰어난 성능을 발휘합니다. 자연적인 내식성 덕분에 비, 눈, 습기에 노출되는 실외 용도에 매우 적합합니다. 염수 분무가 심한 해안 환경이나 화학적 오염이 있는 산업 지역의 경우 내식성이 강화된 합금(예: 5052 또는 6061) 또는 보호 마감재(예: 양극 산화)를 지정하면 시스템의 서비스 수명이 더욱 연장되고 외관이 유지됩니다.
