산업 플랜트에 적합한 케이블 트레이를 선택하는 방법

산업 환경에 적합한 케이블 트레이를 선택하려면 부하 용량, 재질, 내식성, 케이블 유형 및 설치 조건을 신중하게 고려해야 합니다. 다음은 선택하는 데 도움이 되는 단계별 가이드입니다.

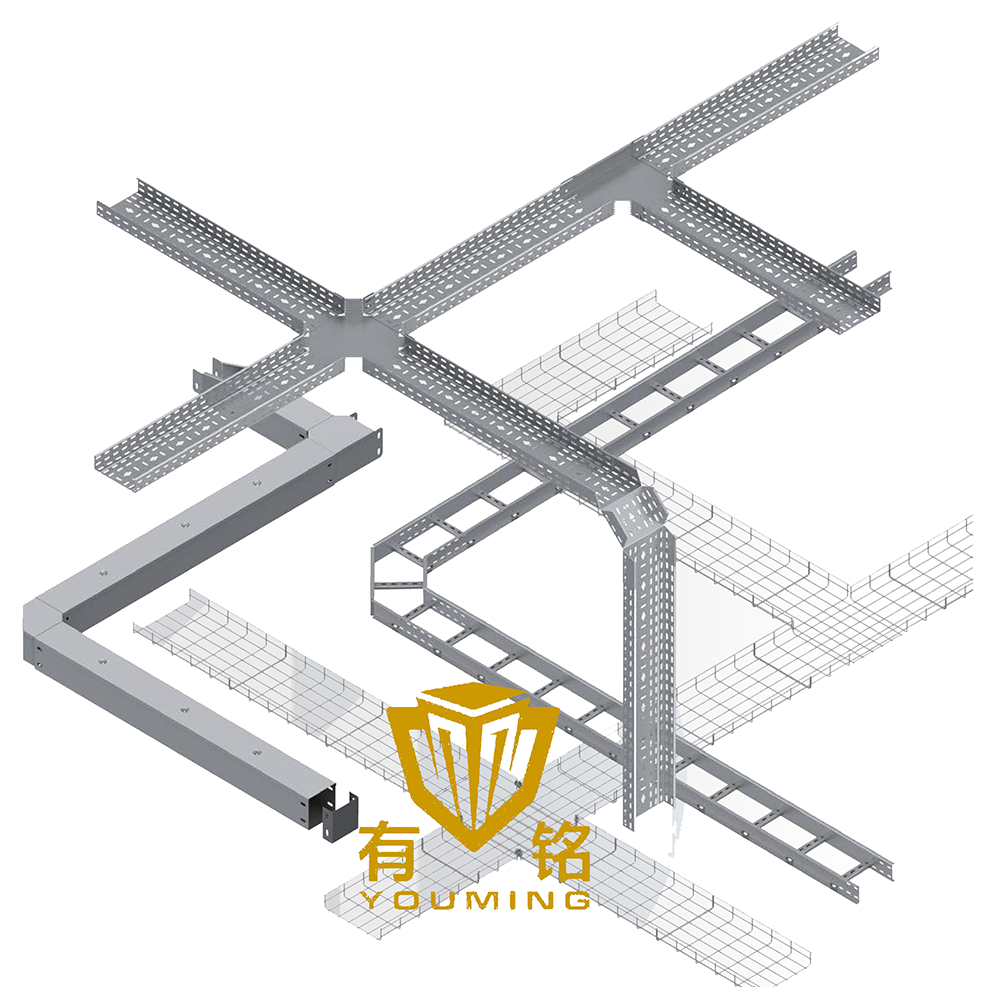

1. 케이블 트레이 유형 결정

산업 플랜트에서는 일반적으로 다음 네 가지 주요 유형의 케이블 트레이를 사용합니다.

산업 권장사항:

- 전원 및 제어 케이블 → 사다리 또는 단단한 바닥 트레이

- 데이터 및 광섬유 케이블 → 철망 또는 천공 트레이

- 가혹한 화학적 환경 → 스테인레스 스틸 또는 FRP 트레이

2. 재료 및 내식성을 고려하십시오.

산업 플랜트에는 습기, 화학 물질, 고온이 있는 경우가 많으므로 재료 선택이 중요합니다.

산업 권장사항:

- 표준공장 → 용융아연도금강판

- 화학공장 → 스테인레스 스틸 316 또는 FRP

- 실외/고습 →분말 코팅 또는 알루미늄

3. 부하 용량 및 케이블 충진량 계산

산업용 케이블은 무거울 수 있으므로 트레이가 무게를 지탱할 수 있는지 확인하세요.

부하 용량 지침:

- 경량: 50~100kg/m(제어 케이블)

- 중부하: 100~200kg/m(전원 케이블)

- 고강도: 200~500kg/m(HV 케이블, 광산 플랜트)

케이블 충전 비율(NEC/IEC 표준):

- 전원 케이블 → 최대 50% 충진

- 제어 케이블 → 최대 70% 충진

- 과부하 방지 → 과열 방지 및 유지 관리 문제

산업 권장사항:

- 무거운 케이블(긴 경간)에는 사다리 트레이를 사용하십시오.

- 케이블 보호가 중요한 경우 바닥이 단단한 트레이를 사용하세요.

4. 환경 및 안전 요소

산업 플랜트에는 다음과 같은 고유한 과제가 있습니다.

내식성 → 케미컬 존에는 스테인레스 스틸 또는 FRP를 선택하십시오.

방화 → 고위험 지역에서는 내화 등급(UL/CE 인증) 트레이를 사용하십시오.

내충격성 → 광산, 석유 및 가스용 고강도 트레이.

EMI 차폐 → 민감한 전자 장치용 알루미늄 또는 강철 트레이.

산업 권장사항:

- 석유 및 가스 → 스테인레스 스틸 방화 코팅

- 식품 및 제약 → 위생 SS 316 트레이

- 광업 및 중공업 → 특후아연도금강판

5. 설치 및 유지 관리 고려 사항

- 모듈형 디자인 → 더 빠른 설치(예: 퀵클립 시스템)

- 접근성 → 손쉬운 케이블 추가를 위한 개방형 트레이(사다리/메시).

- 지지 간격 → 일반적으로 1.5m~3m(하중에 따라 조정).

- Expansion Joint → 고온지역에 필요합니다.

산업 권장사항:

- 구부러짐과 지지물을 최소화하기 위해 케이블 경로를 미리 계획합니다.

- 환기와 접근성이 중요한 곳에는 구멍이 있는 트레이를 사용하세요.

산업용 케이블 트레이 선택을 위한 최종 체크리스트

1. 유형 → 사다리 / 메쉬 / 솔리드 / 채널

2. 재질 → 아연도금 / 스테인레스 / 알루미늄 / FRP

3. 부하 → 경/중/고하중

4. 부식 → 표준 / 내약품성

5. 화재 안전 → 현지 규정을 충족합니까?

6. 설치 → 조립 및 확장이 용이함

전문가 팁: 환경(예: 고열, 폭발 위험 지역)의 맞춤형 솔루션에 대해 문의하세요.

---

결론

산업 플랜트에 적합한 케이블 트레이를 선택하면 장기적인 안전성, 효율성 및 비용 절감이 보장됩니다. 케이블 유형, 환경, 성능 로드 요구사항에 맞게 트레이를 선택하세요.

도움이 필요하신가요? 무료 레이아웃 설계 및 부하 계산을 원하시면 저희에게 연락하세요!

특정 산업(예: 석유화학, 자동차, 발전소)에 대한 권장 사항을 원하시면 조언을 더욱 맞춤화해 드릴 수 있습니다!
