조달 가이드: 맞춤형 해양 케이블 사다리 크기 – 하중, 범위 및 부식 환경을 기준으로 치수를 선택하는 방법

해양 및 해양 응용 분야에서 전기 케이블 관리는 시스템 신뢰성과 안전성의 중요한 측면입니다. 올바른 선택 해양 케이블 사다리 크기 열악한 환경에서 케이블에 대한 적절한 지원, 적절한 환기 및 장기적인 성능을 보장합니다. 이 가이드에서는 자세한 통찰력과 실행 가능한 단계를 통해 하중, 범위 및 부식 조건을 기반으로 선박 또는 해양 플랫폼에서 케이블 사다리의 올바른 크기를 선택하는 방법을 살펴봅니다.

선박 해양 시추 플랫폼용 해양 케이블 사다리 유형 저높이 케이블 트레이

1. 소개

해양 선박 및 해양 설비는 무거운 케이블 묶음, 긴 비지지 구간, 염분 함유 공기, 진동 및 제한된 공간 등 고유한 문제에 직면해 있습니다. 표준 크기뿐만 아니라 올바른 사다리 크기를 지정하면 재작업을 줄이고 안전성을 향상시키며 비용을 최적화할 수 있습니다. 이는 특정 프로젝트 요구 사항에 맞는 맞춤형 솔루션 조달에 참여할 때 특히 그렇습니다.

2. 주요 차원 및 매개 변수 이해 해양 케이블 사다리

2.1 너비, 높이 및 가로대 간격 – 정의 및 중요성

• 너비는 측면 레일 사이의 내부 공간 치수를 나타냅니다. 전체 단면적 또는 케이블 직경의 합을 수용해야 합니다.
• 측면 레일의 높이(레일 깊이)는 구조적 강성과 하중 시 처짐에 영향을 미칩니다.
• 가로대 간격은 케이블이 사다리에 놓이는 방식, 케이블이 묶이는 방식 및 환기에 영향을 미칩니다. 예를 들어 일반적인 가로대 간격 값에는 많은 설치에서 150mm, 300mm 또는 450mm가 포함됩니다.

2.2 지지 스팬 및 하중 용량 - 스팬이 강도 및 하중 등급에 미치는 영향

• 지지 범위는 지지대(브래킷, 행거) 사이의 거리입니다. 스팬이 길수록 굽힘 모멘트가 커지고 편향 및 응력이 증가합니다.
• 하중 용량(균일 하중 및 집중 하중)은 스팬에 의해 크게 영향을 받습니다. 동일한 사다리 너비는 스팬이 증가하면 하중을 덜 전달할 수 있습니다.

2.3 재료 및 부식 환경 – 해양 노출이 크기/재료 결정을 결정하는 방법

• 해양 또는 해양 환경에서 사다리는 염수 분무, 습기, 진동 및 때로는 화재 노출을 견뎌야 합니다.
• 용융 아연도금강판, 스테인리스강, 알루미늄 등 재료 선택은 내식성과 구조적 특성 모두에 영향을 미칩니다.
• 환경에 관계없이 순전히 하중과 스팬에 따라 크기가 결정된 사다리는 부식이나 재료 저하로 인해 조기에 고장날 수 있습니다.

3. 해상 케이블 사다리의 크기 차트 및 하중 표를 사용하는 방법

3.1 선박용 폭 및 스팬 차트의 예( 선상 설치용 해양 케이블 사다리 크기 차트 )

아래는 단순화된 예시 표입니다. 당연히 자세한 부하 범위 차트는 제조업체에 문의해야 합니다.

참고: 이 값은 예시용입니다. 실제 맞춤형 사다리는 다를 수 있습니다. 많은 제조업체는 해양 표준에 폭을 100mm에서 최대 900mm로 나열합니다.

3.2 표준 너비와 사용자 지정 너비 및 가로대 간격 비교( 맞춤형 해양 케이블 사다리 너비 및 가로대 간격 사양 )

표준 너비는 기성품(예: 150, 300, 450, 600mm)으로 제공될 수 있지만 맞춤형 너비를 사용하면 공간, 무게 및 비용을 최적화할 수 있습니다. 가로대 간격도 표준(예: 300mm)이거나 특수 케이블 라우팅을 위해 변경될 수 있습니다.

3.3 부하 용량 대 스팬 - 실제 케이블 무게를 기준으로 선택( 해양 케이블 사다리 범위 및 하중 용량을 선택하는 방법 )

케이블의 총 중량(향후 확장 포함)을 계산한 다음 허용 가능한 편향으로 하중을 가하는 사다리 폭, 스팬 및 재료 지지대를 확인해야 합니다. 예를 들어, 3m 폭의 사다리는 250kg/m만 운반할 수 있는 반면, 1.5m 폭의 동일한 사다리는 400kg/m를 운반할 수 있습니다.

4. 해양 케이블 사다리에 대한 내식성 설계 고려 사항

4.1 해양 조건에서의 재료 선택 ( 해양용 부식 방지 해양 케이블 사다리 크기 조정 가이드 )

• 용융 아연도금 강철: 널리 사용되며, 비용 효율적이며, 적절하게 유지 관리할 경우 우수한 부식 방지 기능을 제공합니다.
• 스테인레스 스틸(예: 316): 염수 분무, 구멍 및 틈새 부식에 대한 저항성이 높아 유지 관리가 어려운 곳에 이상적입니다.
• 알루미늄 합금: 무게가 더 가볍고 다양한 해양 환경에서 내식성이 우수하여 무게가 중요한 곳에 적합합니다.

4.2 환경 요인(염수 분무, 습도, 진동)과 이러한 요인이 크기 및 지지대에 미치는 영향

• 염수 분무는 코팅의 부식을 가속화하고 시간이 지남에 따라 효과적인 구조적 용량을 감소시킬 수 있습니다.
• 선박이나 해양 플랫폼의 진동은 사다리나 지지대에 피로를 유발할 수 있으므로 제조업체의 피로 데이터나 더 높은 안전 계수를 요구합니다.
• 온도 변화와 선체 움직임으로 인해 팽창/수축이 발생할 수 있습니다. 스팬과 지지대 설계는 움직임을 고려하고 추가 응력을 최소화해야 합니다.

5. 맞춤형 해양 케이블 사다리 크기에 대한 단계별 조달 체크리스트

5.1 케이블 부하 및 그룹화 정의

• 모든 케이블과 미터당 무게(또는 추정치)를 나열합니다.
• 예상되는 경우 향후 확장을 포함합니다.
• 계획된 사다리 길이에 걸쳐 총 하중(kg/m)을 합산합니다.

5.2 스팬 및 지지 간격 결정

• 선박/구조물 브래킷, 행거 포인트, 장애물을 검토합니다.
• 더 짧은 범위 = 더 높은 용량; 현실적인 지원 간격을 결정합니다.

5.3 너비, 높이, 가로대 간격 선택

• 사다리 너비가 모든 케이블을 수용할 수 있는지 확인하십시오(3.1 표 참조).
• 케이블 직경과 고정 요구 사항에 맞게 가로대 간격을 선택하세요.
• 케이블 깊이에 비해 측면 레일 높이가 충분한지 확인하십시오.

5.4 재료/마감 및 부식 방지 선택

• 부식 환경에 따라 재료를 선택하십시오(섹션 4.1 참조).
• 마감/코팅이 선박 분류 또는 해양 표준을 충족하는지 확인하십시오.

5.5 제조업체의 하중/처짐 데이터를 확인하고 규정 준수 여부를 확인하세요.

• 자세한 하중 테이블 요청: 스팬, 하중, 편향.
• 처짐 한계가 허용 가능한지 확인하십시오(예: 사다리 시스템의 경우 ≤L/100).
• 필요한 경우 관련 표준(예: EN61537) 및 제3자 인증을 확인하세요.

6. 맞춤형 해상 케이블 사다리 솔루션을 위해 당사를 선택하는 이유

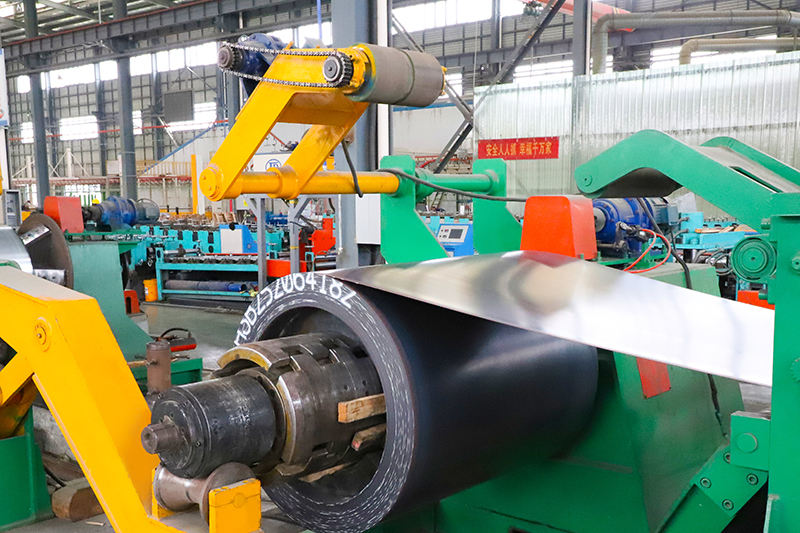

강소유밍그룹유한회사 2015년에 설립되었으며 동태시 시위안진 태동산업단지에 위치하고 있습니다. 케이블 트레이의 연구 개발 및 생산을 전문으로 하는 하이테크 기업입니다. 등록 자본금은 5천만 위안, 면적은 60에이커, 생산 작업장 면적은 26,000m² 이상이며 연간 생산 능력은 30,000톤을 초과합니다. 이 회사는 종방향 및 횡방향 전단, 자동 성형, 용접, 리벳팅, 레이저 절단, CNC 터렛 펀칭, 자동 스프레이 등을 포함한 완전 자동 생산 라인을 갖추고 있습니다. 제품군에는 스테인레스 스틸, 알루미늄 합금, 용융 아연 도금 및 분체 코팅/내화 시리즈, 홈통, 사다리, 천공 및 메쉬 유형이 포함됩니다. 이 제품은 인프라, 운송, 통신, 전력(풍력, 태양광, 화력 포함), 기계, 야금, 운송, 화학, 제약, 식품 및 기타 분야에서 널리 사용됩니다. 자체 테스트 센터와 원자재부터 배송까지 전체 품질 검사를 통해 회사는 제품 품질이 업계 최고 수준에 도달하도록 보장합니다. 150명 이상의 숙련된 직원(50명 이상의 기술 백본 구성원 포함)과 전담 설계 및 R&D 팀, 고급 기업 관리 및 효율적인 영업 팀을 보유하고 있습니다. 회사는 ISO9001:2015, ISO14001:2015, ISO45001:2018 인증은 물론 EUCE 인증, 다수의 독립적 지적재산권 및 특허를 보유하고 있으며 업계 기술 혁신에서 선도적인 위치를 차지하고 있습니다.

맞춤형 로프 프리 크기 조정, 맞춤형 하중/편향 테이블, 열악한 해양 환경을 위한 전체 자재/마감 옵션을 원하는 고객을 위해 당사는 사양, 생산부터 배송까지 원스톱 서비스를 제공하고 전체 기술 문서를 제공합니다.

7. 결론

올바른 선택 해양 케이블 사다리 크기 공칭 너비를 선택하는 것 이상의 작업이 필요합니다. 실제 케이블 하중, 지지 범위, 가로대 간격, 재료 및 환경 조건을 평가해야 합니다. 구조화된 접근 방식을 따르고 제조업체의 데이터를 확인함으로써 장기적인 성능, 안전 및 가치를 보장하는 사다리 솔루션을 지정할 수 있습니다. 올바른 파트너와 함께하면 맞춤형 크기 조정, 맞춤형 마감 처리 및 해양 표준 완벽 준수를 달성할 수 있습니다.

8. FAQ

• Q1: 해양 케이블 사다리의 일반적인 표준 너비는 얼마입니까?
  A1: 표준 너비에는 150mm, 300mm, 450mm 및 600mm가 포함되는 경우가 많지만 최대 900mm 이상의 맞춤형 너비도 가능할 수 있습니다.
• Q2: 선박의 케이블 사다리에 대한 올바른 지지 폭을 어떻게 결정합니까?
  A2: 선박 설계 시 행거/브래킷 간격을 검토한 다음 제조업체의 스팬 대 하중 차트를 참조하여 총 케이블 중량이 해당 스팬에서 허용되는 하중을 초과하지 않는 스팬을 선택해야 합니다.
• Q3: 부식이 케이블 사다리의 크기에 영향을 줍니까?
  A3: 그렇습니다. 해양 환경에서 부식은 구조적 무결성을 감소시킬 수 있습니다. 즉, 크기, 재료 및 마감을 지정할 때 더 두꺼운 측면 레일, 더 짧은 스팬 또는 더 높은 안전 계수가 필요할 수 있습니다. 섹션 4에서는 이에 대해 다룹니다.
• Q4: 동일한 설치에서 표준 사다리 너비와 맞춤형 너비를 혼합할 수 있습니까?
  A4: 가능하지만 너비를 혼합하면 지지 간격과 하중 계산이 복잡해질 수 있습니다. 조달 및 설치 관점에서 가능한 경우 크기를 표준화하거나 호환성에 대해 공급업체에 문의하는 것이 좋습니다.
• Q5: 사다리 공급업체에 어떤 문서를 요청해야 합니까?
  A5: 제안된 범위 및 너비, 재료 인증, 부식 방지 사양, 관련 표준(예: EN61537) 준수, 품질 관리 및 추적 가능성에 대한 증거에 대한 공급업체의 하중/처짐 테이블을 요청해야 합니다.
