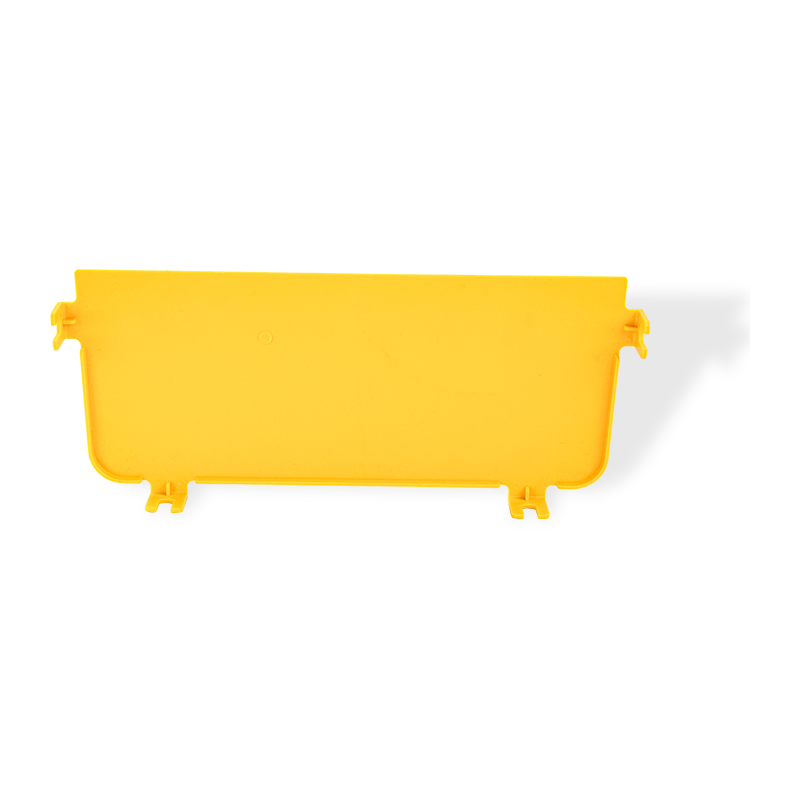

광섬유 케이블 트레이 엔드 컵

묻다
이전 페이지：노란 섬유 케이블 트레이 플라스틱 PVC 도수로 광섬유 러너 케이블 트레이 중계다음：다음 제품 없음
제품 소개

광섬유 케이블 트레이 엔드 컵은 광섬유 트로프 시스템의 핵심 액세서리입니다. 난연성 ABS 소재로 제작되어 안전성과 안정성을 보장합니다. 이 포트 배플은 광섬유 홈통의 끝 부분을 완벽하게 닫아 먼지와 이물질이 들어가는 것을 효과적으로 방지하고 광섬유가 우발적으로 손상되는 것을 방지하도록 정교하게 설계되었습니다. 난연성 성능은 UL94 FV-0 표준을 충족하며 안전하고 신뢰할 수 있습니다. 포트 배플은 설치가 쉽고 호환성이 뛰어납니다. 다양한 광섬유 트로프 시스템에 적합합니다. 매끄러운 표면과 깔끔한 ​​외관은 전반적인 미관을 향상시킬 뿐만 아니라 광섬유 라인을 효과적으로 안내하여 원활하고 효율적인 데이터 전송을 보장합니다. 신규 데이터센터든 확장 데이터센터든 포트 배플은 필수불가결한 고품질 선택입니다.

광섬유 케이블 트레이 엔드 컵

제품 분류: 광 케이블 트레이

제품개요

광섬유 케이블 트레이 엔드 컵은 광 케이블 트레이의 개방형 끝에 설치된 종단 액세서리입니다. 이물질 축적, 케이블 종단과의 물리적 접촉 및 광섬유 케이블의 우발적인 변위를 방지하는 차단 장벽을 만듭니다. 정전기 분말 코팅 처리된 강철로 제조된 엔드 컵은 표준 트레이 치수(폭 100mm ~ 600mm)와 일치합니다. 이 구성 요소는 트레이 가로대와 정렬된 사전 드릴링된 장착 구멍과 날카로운 모서리를 제거하는 부드럽고 둥근 모서리 프로파일을 갖추고 있습니다. 설치 시 엔드 컵은 트레이 끝점에서 나가거나 끝나는 광섬유에 대한 굽힘 반경 준수를 유지합니다. 직선 섹션, 수직 굽힘 또는 수평 엘보우와 통합된 디자인으로 전체 케이블 관리 경로에 걸쳐 일관된 케이블 보호를 제공합니다.

핵심 장점

  • 표준 광케이블 트레이 폭(100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm)과 치수 호환성이 있습니다.
  • 부식 방지 폴리에스테르 코팅(80-100 마이크론)이 적용된 0.8mm~1.5mm 두께의 아연 도금 강철 기판.
  • 슬롯형 가로대가 있는 트레이에 도구 없이 스냅핏 설치; 진동이 심한 환경에 나사 고정이 가능합니다.
  • 섬유 굽힘 반경 위반을 방지하기 위해 반경 5mm의 둥근 모서리(IEC 60794-1-21 충족).
  • 케이블 배수 및 환기를 위해 하단의 개방형 슬롯 디자인으로 수분 보유를 줄입니다.

제품특성

소재 냉간압연강(DX51D Z) 또는 스테인리스강 304/316L
표면 마무리 정전기 분말 코팅, RAL 7035 또는 RAL 9010; 두께 60-80μm
두께 옵션 1.0mm, 1.2mm, 1.5mm(트레이 하중 등급에 따라 다름)
폭 호환성 100mm ~ 600mm, 측면 플랜지를 통해 조정 가능
신장 50mm, 80mm, 100mm, 120mm(트레이 측면 레일 높이와 일치)
온도 범위 -40°C ~ 85°C
화재 등급 UL 94 V-0; 산소 지수 ≥28%(전체 강철 버전에는 플라스틱 구성 요소 없음)
설치방법 나사 고정(M6x12 볼트) 또는 스프링 너트를 사용한 클립온

응용 시나리오

파이버 점퍼가 장비 랙으로 전환되는 끝점의 데이터 센터 케이블 트레이.
백본 광케이블에 대한 종단 보호가 필요한 통신 중앙 사무실 및 헤드엔드.
진동이 있는 산업 자동화 환경에서 케이블 끝 변위를 방지합니다.
트레이가 벽 관통부에서 끝나는 케이블 라이저 샤프트 및 건물 분배 지점.
실외 광섬유 인클로저 및 캐비닛 진입점(글랜드 플레이트 옵션이 포함된 IP30 등급).

기술 노트 및 솔루션

설치 공간 요구 사항

엔드 컵과 인접한 벽 또는 장비 사이에 최소 25mm의 공간을 유지하십시오. 제한된 간격으로 인해 표준 SMF-28 섬유의 경우 섬유 굽힘 반경이 40mm 미만이 될 수 있습니다. 공간이 제한된 경우 오프셋 엔드 컵(15도 또는 30도 각도)을 사용하십시오.

접지 연속성

표면이 칠해진 엔드 컵은 트레이 접지에 자동으로 결합되지 않습니다. TIA-607-B에 따라 시스템 접지를 위한 전기적 연속성을 보장하려면 장착 나사와 트레이 사이에 접지 클립 또는 스타 와셔를 설치하십시오.

실외 트레이의 수분 관리

실외 또는 세척 공간의 경우 하단 물받이 구멍(직경 2mm, 간격 50mm)이 있는 엔드컵을 선택하세요. 배수가 없으면 결로가 축적되어 광커넥터에 삽입 손실이 증가합니다. 슬롯형 엔드 컵은 환기를 제공하고 차압을 줄입니다.

케이블 사다리와 천공 트레이와의 호환성

표준 엔드 컵은 천공된 케이블 트레이용으로 설계되었습니다. 사다리형 트레이(250mm 또는 300mm 간격의 가로장)의 경우 끝점에서 케이블이 처지는 것을 방지하기 위해 마지막 가로대 너머로 겹치는 확장 플랜지 끝 컵을 사용합니다.

자주 묻는 질문

기존에 설치된 트레이에 엔드 컵을 새로 장착할 수 있습니까?
예. 엔드 컵은 케이블을 제거하지 않고도 트레이 측면 레일 위로 미끄러집니다. 그러나 케이블이 트레이 끝을 넘어 30mm 이상 연장되는 경우 섬유 변형을 방지하기 위해 설치 중에 임시 지지대가 필요합니다.
엔드 컵 자체의 적재 용량은 얼마입니까?
엔드 컵은 하중을 지탱하도록 설계되지 않았습니다. 단면에 최대 축력 50N(정적 5kg에 해당)이 적용됩니다. 케이블을 당기거나 장력을 가하는 경우 전용 풀오프 엘보우 또는 터미네이션 박스를 사용하십시오.
엔드 컵에는 먼지 보호를 위해 개스킷이 필요합니까?
표준 버전에는 개스킷이 없습니다. IP4X 보호 수준의 경우 플랜지에 사전 부착된 네오프렌 개스킷(두께 2mm)이 있는 엔드 컵을 주문하세요. 개스킷은 엔드 컵과 트레이 측면 레일 사이의 틈을 밀봉하기 위해 압축됩니다.
기존 트레이의 올바른 엔드 컵 크기를 식별하는 방법은 무엇입니까?
트레이 측면 레일 사이의 내부 너비를 측정합니다(공칭 너비 아님). 측면 레일 높이도 측정합니다. 엔드 컵 표시는 호환되는 트레이 시리즈를 나타냅니다. 예를 들어 "C100H80"은 너비 100mm x 높이 80mm 트레이에 맞습니다.

주문 참조 정보

부품 번호 구조 FEC-[폭(mm)]-[높이(mm)]-[재료 코드]
예 FEC-300-100-SS304(폭 300mm, 높이 100mm, 304 스테인리스 스틸)
표준 포장 장착 나사 포함 상자당 10개(M6x12, 엔드 컵당 4개)
맞춤 옵션 노란색 분말 코팅(높은 가시성), 사전 천공된 케이블 입구 포트(직경 20-50mm), 레이저 각인 라벨
물리적 특성
유형 광섬유 케이블 트레이/광케이블 트레이
소재 소재 스트레이트 섹션용 난연성 PVC, 액세서리용 난연성 ABS, 유연한 튜브의 재질은 PP입니다. UL94 FV-0 등급의 난연성 소재
표면 마무리/처리

/

차원 범위

사용자 정의 가능

폭 120/240/300/360
측면 레일 높이 100
길이 2000/3000/맞춤형
두께/와이어 직경
최대. 작업 부하
액세서리/관련 상품
제품특징

1. 폐쇄형 설계로 광섬유 케이블이 손상되지 않도록 보호합니다.

2. 섬유 궤도 덕트는 표면이 매끄럽고 외관이 좋은 난연성 플라스틱 재질로 만들어졌습니다.

3. 굴곡 반경 제어 기능을 제공하고 섬유 반경≧40mm를 보장합니다. 이동식 케이블 출구 키트는 데이트 센터의 확장 요청을 충족시키기 위한 선택 사항입니다.

4. 걸기, 캐비닛 상단 지지 또는 다른 케이블 트레이와의 연결과 같은 다양한 종류의 설치 방법을 사용할 수 있습니다.

색상 노란색(팬톤 123c)
환경 요구 실내
신청 광섬유 케이블 관리, 전원 케이블 관리 등 다양한 애플리케이션에 적합합니다.
  • 당신은 무역 회사입니까 아니면 제조업체입니까?

    우리는 제조업체이므로 자체 수출할 수 있습니다.

  • 지불 조건은 무엇입니까?

    우리는 보자마자 T/T, 취소할 수 없는 L/C를 받아들입니다. 일반 주문의 경우 30% 선불, 70% 선불 배송을 선호합니다.

  • 배송 시간은 얼마나 걸리나요?

    우리는 보통 크기의 재고를 보유하고 있는 제조업체입니다. 보증금 수령 후 25일 배송을 약속합니다.

  • 무료 샘플을 제공합니까?

    네, 할 수 있습니다. 하지만 운송비를 감당해야 합니다.
