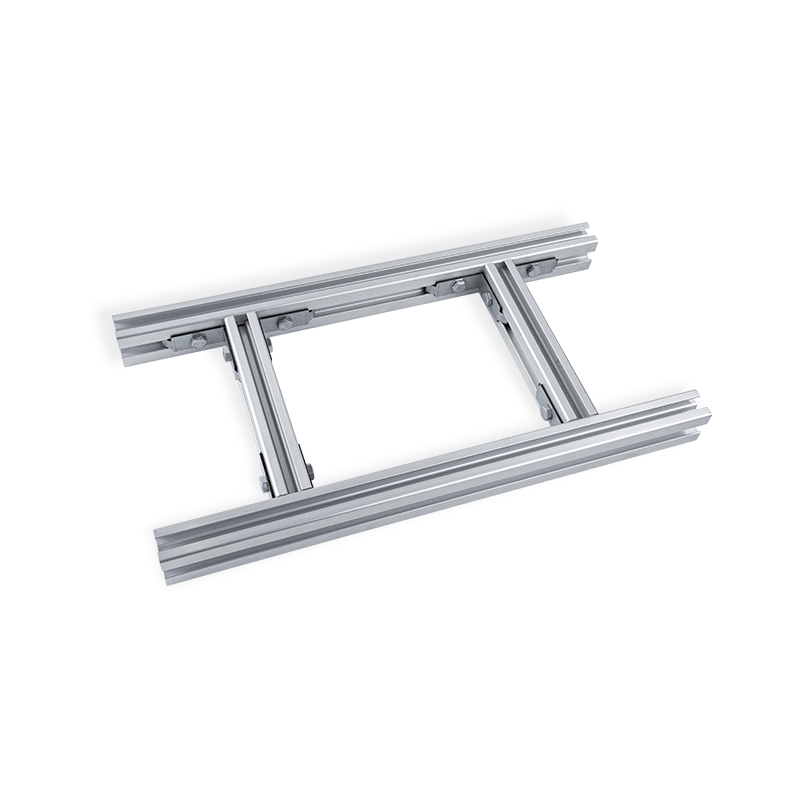

케이블 관리를 위한 개방형 시스템을 갖춘 알루미늄 케이블 사다리

묻다
이전 페이지：알루미늄 케이블 사다리다음：튼튼한 U-스트런트 채널 케이블 사다리
제품 소개

알루미늄 프로파일 케이블 랙은 데이터 센터의 개방형 케이블 관리 시스템용으로 설계되었습니다. 이 제품은 가볍고, 고강도이며, 유지 관리가 용이하다는 점에서 시장에서 폭넓은 인정을 받았습니다. 고품질 알루미늄 합금을 주재료로 사용하여 케이블 랙의 내하중 성능과 내식성을 보장하는 동시에 전체 무게를 줄여 취급 및 설치가 용이합니다. 표면은 전기 아연 도금 또는 용융 아연 도금 처리되어 있으며 코팅 두께는 각각 ≥12um 및 >60um로 녹 및 내식성을 제공합니다. 이 처리는 케이블 랙의 수명을 연장할 뿐만 아니라 환경 침식에 대한 저항력을 향상시켜 장기적이고 안정적인 작동을 보장합니다. 케이블 랙의 개방형 디자인으로 케이블 배치 및 유지 관리가 더욱 편리해졌습니다. 사용자는 케이블 랙의 계단을 통해 케이블을 쉽게 통과시켜 유연한 배선 레이아웃을 구현할 수 있습니다. 동시에 개방형 구조는 공기 순환을 최적화하고 데이터 센터의 열 방출 효율을 향상시킵니다.

개방형 시스템 · 케이블 관리

케이블 관리를 위한 개방형 시스템을 갖춘 알루미늄 케이블 사다리

전원, 제어 및 통신 케이블을 위한 모듈형 지지 구조입니다. 실내 및 실외 환경에서 높은 기계적 강도와 내식성을 갖도록 설계되었습니다.

제품개요

개방형 시스템을 갖춘 알루미늄 케이블 사다리는 고정된 간격으로 가로대로 연결된 두 개의 세로 측면 레일로 구성되어 사다리형 구조를 형성합니다. 압출 알루미늄 합금 6063-T5 또는 6061-T6으로 제조된 이 시스템은 가벼우면서도 견고한 케이블 지지 경로를 제공합니다. 개방형 설계로 자연 대류 냉각이 가능하고 열 축적을 방지하며 기존 라인을 분리하지 않고도 케이블 추가 또는 교체가 단순화됩니다. 표면 처리에는 밀 가공, 양극 산화 처리(8-12μm) 또는 폴리에스테르 분말 코팅(RAL 색상)이 포함됩니다. 표준 가로대 간격은 250mm 또는 300mm이며 요청 시 조정 가능합니다. 사다리 섹션은 스플라이스 또는 커플러를 통해 연결되어 직선, 수평 굽힘, 수직 내부/외부 굽힘 및 라이저 전환을 지원합니다. 옵션으로 제공되는 클릿, 롤러를 사용하거나 분리를 위해 칸막이로 덮어 케이블 고정력을 높일 수 있습니다.

6063-T5 / 6061-T6 합금 등급
250 및 300mm 가로대 간격(표준)
최대 6m 단면 길이
IP20 - IP66 시스템 보호(커버 포함)

핵심 장점

여

여eight vs strength ratio

알루미늄 밀도 2.7g/cm²는 강철 대체품보다 60% 더 가벼운 무게를 제공하면서 가로대당 최대 200N/m의 부하 용량을 유지합니다(IEC 61537에 따라 테스트됨).

C

내식성

천연 산화물 층 또는 양극산화 처리된 마감재는 습기, 염수 분무(ASTM B117에서 480시간 이상 테스트됨) 및 화학약품에 저항합니다. 석유화학 및 해양 환경에 적합합니다.

오

오pen accessibility

가로대 간격을 조정하면 케이블 늘어짐을 제어하고 육안으로 검사할 수 있습니다. 경로를 따라 케이블을 놓거나 경로를 재설정하는 데 도구가 필요하지 않아 설치 시간이 30% 단축됩니다.

R

신속한 조립

스냅인 접합 플레이트와 사전 천공된 구멍은 볼트 연결을 줄입니다. 케이블 사다리 시스템에 대한 DIN EN 61537 표준을 준수합니다.

제품특성

소재 압출 알루미늄 합금 6063-T5 / 6061-T6(맞춤형 6005A)
표면 마무리 밀 마감, 양극 산화 처리(10μm 투명 또는 청동), 분체 코팅 RAL 9002 / RAL 7040 / RAL 1018
측면 레일 크기(H x W) 50x30mm | 80x40mm | 100x45mm | 120x50mm(요청 시 기타 가능)
렁 프로필 20x12mm 사다리꼴 또는 25x15mm 플랫 바; 미끄럼 방지 패턴 옵션
표준 길이 3000mm, 4000mm, 6000mm
가로대 간격 250mm(중부하), 300mm(표준부하), 150mm(소형 케이블용)
부하 등급(IEC 61537) 클래스 60 / 클래스 120 / 클래스 180(최대 분산 하중 1800 N/m)
온도 범위 -40°C ~ 120°C

애플리케이션 시나리오

발전소 및 변전소 데이터 센터(가공 케이블 라우팅) 수처리 시설 석유 및 가스 정제소 상업용 고층 건물 철도 신호 네트워크 재생에너지(태양광/풍력발전소) 공항 수하물 및 통제 시스템

기술 노트 및 솔루션

전자기 간섭(EMI) 완화

민감한 신호 케이블의 경우 연속 본딩 점퍼가 있는 알루미늄 사다리를 설치하십시오. 본딩된 렁 연결을 사용하여 루프 임피던스를 길이 10m당 0.1Ω 미만으로 줄여 EMC 지침 2014/30/EU를 충족합니다.

열팽창 관리

알루미늄은 23 x 10⁻⁶/K로 팽창합니다. 20m를 초과하는 길이의 경우 10°C 변화당 15mm 간격의 확장 조인트를 통합하십시오. 6m마다 고정앵커를 배치하여 좌굴을 방지합니다.

바이메탈 부식 방지

여hen connecting aluminum ladders to galvanized steel supports, use isolating pads or zinc-plated washers with Dacromet coating. Avoid direct copper-aluminum contact in humid conditions.

지진 및 진동 규정 준수

볼트 결합 플레이트와 스프링 클립이 있는 사다리 시스템은 구역 4 지진 가속도(0.4g)를 견딜 수 있습니다. 진동이 심한 지역에서는 잠금 너트와 진동 방지 브래킷을 사용하십시오.

자주 묻는 질문

여hat is the difference between cable ladder and cable tray?
케이블 사다리에는 간격(일반적으로 250-300mm)이 있는 개방형 가로대가 있어 환기를 제공하고 잔해 수집을 최소화하여 무거운 케이블에 이상적입니다. 케이블 트레이는 바닥이 단단하거나 천공되어 있어 작은 직경의 케이블에 적합합니다. 사다리는 무게를 줄이고 더 쉽게 내려갈 수 있도록 해줍니다.
알루미늄 케이블 사다리를 해안 환경의 야외에서 사용할 수 있습니까?
예. 양극 산화 마감(최소 15μm) 또는 에폭시-폴리에스테르 하이브리드를 사용한 분체 코팅을 지정하십시오. 직접 해양 물 튀김 구역의 경우 크롬산염이 없는 변환 코팅과 1000시간 염수 분무 테스트를 거친 견고한 폴리에스터 코팅이 적용된 6063 알루미늄을 사용하십시오.
주어진 스팬 길이에 대한 부하 용량을 계산하는 방법은 무엇입니까?
IEC 61537의 하중 표를 참조하십시오. 예를 들어, 3m 스팬과 250mm 가로대 간격을 갖춘 측면 레일 100x45mm는 1200N/m의 분산 하중을 지원합니다. 부하가 높을 경우 렁 밀도를 높이거나 스팬을 줄이십시오. 제조업체의 부하 편향 차트를 참조하세요.
드릴링 없이 케이블을 고정할 수 있는 액세서리가 있습니까?
예. 범용 안장 클립, 스프링 강철 패스너 및 벨크로 스트랩이 가로대에 직접 부착됩니다. 또한 스냅 베이스가 있는 케이블 클리트는 측면 레일 천공(50mm마다 미리 천공된 구멍)에 맞습니다.

주문 참조 정보

부품 번호 코드 ACL-[레일 높이]-[횡간격]-[마감 코드]-[길이 cm]
예 ACL-100-300-PC7035-400 → 높이 100mm, 가로대 간격 300mm, 파우더 코팅 RAL7035, 길이 4000mm
표준 액세서리 스플라이스 플레이트(쌍), 볼트 및 스프링 너트, 본딩 점퍼, 사이드 레일용 엔드 캡
사용자 정의 옵션 배수용 경사 가로대, 316 스테인리스 스틸 하드웨어, 사전 조립된 커플러, 신속한 장착을 위한 캡티브 너트 채널
*모든 기술 데이터는 압출 알루미늄 프로파일을 기반으로 합니다. IEC 61537:2021에 따라 검증된 부하 용량. 제품 그림 및 사양은 엔지니어링 변경에 따라 달라질 수 있습니다.
물리적 특성
유형 배선용 케이블 트레이
소재 소재 강철, 알루미늄, ss304, ss316L
표면 마무리/처리

사전 아연 도금 8um/전기 아연 도금(≥12um)

용융 아연 도금(>60um)

플라스틱 지불(>60um)

파워코팅

산세연마(옵션)

차원 범위

사용자 정의 가능

폭
측면 레일 높이
길이
두께/와이어 직경
최대. 작업 부하 크기에 따라
액세서리/관련 상품
제품특징
색상 실버 또는 기타/고객에 따라
환경 요구
신청
  • 당신은 무역 회사입니까 아니면 제조업체입니까?

    우리는 제조업체이므로 자체 수출할 수 있습니다.

  • 지불 조건은 무엇입니까?

    우리는 보자마자 T/T, 취소할 수 없는 L/C를 받아들입니다. 일반 주문의 경우 30% 선불, 70% 선불 배송을 선호합니다.

  • 배송 시간은 얼마나 걸리나요?

    우리는 보통 크기의 재고를 보유하고 있는 제조업체입니다. 보증금 수령 후 25일 배송을 약속합니다.

  • 무료 샘플을 제공합니까?

    네, 할 수 있습니다. 하지만 운송비를 감당해야 합니다.
