  • 컬러 스틸 타일 장착 시스템
  • 컬러 스틸 타일 장착 시스템
제품 소개

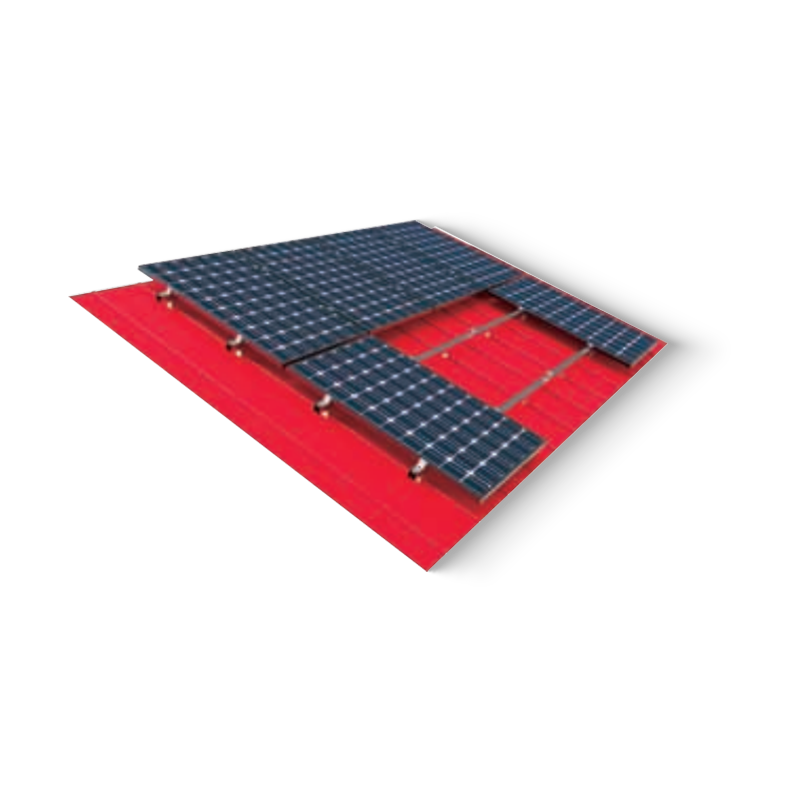

컬러 강철 타일 태양광 설치 시스템은 주로 분산형 컬러 강철 타이틀 지붕 발전소에 적합합니다. 이 시스템은 알루미늄을 주재료로 사용합니다. 무게가 가볍고 지붕에 가해지는 부하가 낮습니다.

비관통 · 산업용 옥상 · 사다리꼴 / 스탠딩 솔기
컬러 스틸 타일 마운팅 시스템
컬러 스틸 타일 마운팅 시스템 프로파일 강판으로 구성된 산업 및 상업용 옥상에 태양광 모듈을 설치하기 위해 설계된 특수 구조 솔루션입니다. 이 시스템은 컬러 강철 타일의 리브와 직접 연결되는 맞춤형 클램프 및 레일 구성을 활용하여 지붕 관통의 필요성을 제거하거나 최소화합니다. 주로 압출 알루미늄 합금(AL6005-T5)과 스테인리스강(SUS304) 패스너로 구성된 장착 어셈블리는 열팽창 및 풍하중 요구 사항을 고려한 기계적 연결을 제공합니다. 모듈식 아키텍처는 세로 및 가로 모듈 방향을 모두 지원하여 사다리꼴, 주름형 및 스탠딩 솔기 프로파일을 포함한 다양한 리브 형상에 적응합니다.
01
구조적 무결성
기존 지붕 구조의 방수층을 유지하기 위해 비관통 스탠딩 심 클램프 또는 EPDM 밀봉 사다리꼴 브래킷을 사용합니다.
02
재료 내구성
양극 처리된 알루미늄은 대기 부식 및 산업 화학 물질 노출에 대한 저항성을 제공하여 태양광 어레이 작동 수명을 연장합니다.
03
부하 분산
기본 지붕 도리 전체에 정적 및 동적 PV 모듈 부하를 분산시켜 강철 타일의 국부적인 변형을 방지하도록 설계되었습니다.
04
설치 속도
사전 조립된 구성요소와 특수 레일 너트는 현장 노동 시간과 기계적 복잡성을 줄여줍니다.
기본 재료 양극 산화 알루미늄 AL6005-T5
패스너 소재 스테인레스 스틸 SUS304
지붕 유형 사다리꼴 / 골판지 / 스탠딩 솔기
풍하중 최대 60m/s
적설량 최대 1.4kN/m²
기울기 각도 평행 또는 5° – 15° 조정
제품특성
기술적인 매개변수 사양 세부정보
기본 재료 양극 산화 알루미늄 AL6005-T5
패스너 재질 스테인레스 스틸 SUS304
적용 가능한 지붕 유형 사다리꼴, 골판지, 스탠딩 솔기
풍하중 용량 최대 60m/s
적설량 최대 1.4kN/m²
기울기 각도 지붕과 평행 또는 5° - 15° 조정
기본 애플리케이션 시나리오
산업용 창고 – 프로파일 강판을 사용하는 물류 센터 및 제조 시설의 대규모 옥상 PV 플랜트.
농업 시설 – 강철 구조의 가축 창고 및 곡물 저장 장치에 태양광 통합.
상업 소매 센터 – 재생 가능 에너지 생성을 위해 기존 금속 지붕 쇼핑 단지를 개조합니다.
설치 전 검사
  • 기판 검증: 셀프 태핑 나사 또는 클램프 마찰에 대한 적절한 인발 강도를 보장하기 위해 컬러 강철 타일의 두께 및 재질 등급을 확인하십시오.
  • 도리 위치: 모든 구조용 패스너가 하중 지지 프레임에 고정되도록 지붕 밑 도리의 정확한 위치를 식별하고 표시합니다.
운영 지침
  • 실런트 적용: 지붕 관통이 필요한 시스템의 경우 습기 침투를 방지하기 위해 고급 EPDM 개스킷 또는 부틸 고무 테이프를 사용해야 합니다.
  • 토크 사양: 모든 스테인리스 스틸 볼트는 주기적인 바람 진동으로 인해 풀리는 것을 방지하기 위해 엔지니어링 토크 값(일반적으로 15-20 N·m)으로 조여야 합니다.
  • 보관 조건: 건조하고 통풍이 잘되는 환경에 보관된 구성품; 설치하기 전에 갈바니 부식을 방지하기 위해 시멘트 또는 산성 물질과의 직접적인 접촉을 피하십시오.
물리적 특성
유형 광전지 스텐트
소재 소재 알루미늄 합금
표면 마무리/처리

/

차원 범위

사용자 정의 가능

사용자 정의 가능
측면 레일 높이
길이
두께/와이어 직경
최대. 작업 부하
액세서리/관련 상품
제품특징

1. 가벼운 무게

2. 간편한 설치

3. 높은 비용 성능

색상

설계풍압 : 0.55KN/㎡

설계적설압력 : 0.5KN/㎡

서비스 수명: 30년

환경 요구
신청 색상 steel tile roof
  • 당신은 무역 회사입니까 아니면 제조업체입니까?

    우리는 제조업체이므로 자체 수출할 수 있습니다.

  • 지불 조건은 무엇입니까?

    우리는 보자마자 T/T, 취소할 수 없는 L/C를 받아들입니다. 일반 주문의 경우 30% 선불, 70% 선불 배송을 선호합니다.

  • 배송 시간은 얼마나 걸리나요?

    우리는 보통 크기의 재고를 보유하고 있는 제조업체입니다. 보증금 수령 후 25일 배송을 약속합니다.

  • 무료 샘플을 제공합니까?

    네, 할 수 있습니다. 하지만 운송비를 감당해야 합니다.
