제품개요

도리 색상이 없는 강철 타일 장착 시스템은 프로파일 강철 시트의 스탠딩 이음매 또는 사다리꼴 리브에 장비를 직접 부착하도록 설계되었습니다. 시스템은 알루미늄 또는 아연 도금 강철 클램프 베이스, 높이 조절이 가능한 브래킷, 상단 레일 또는 모듈 클램프로 구성됩니다. 가로 도리의 필요성을 제거하여 자재 비용과 설치 시간을 줄입니다. 클램프 메커니즘은 T-볼트와 네오프렌 패딩을 사용하여 지붕 멤브레인을 관통하지 않고 브래킷을 고정하여 날씨 무결성을 유지합니다. 하중 전달은 시트의 리브를 통해 하부 구조로 발생합니다. 표준 호환성에는 LSY-32/1000, YX25-210-840과 같은 프로파일과 리브 높이가 25mm~75mm인 사다리꼴 타일이 포함됩니다. 장착 시스템은 경사각이 5°~45°인 금속 지붕의 광전지 패널, 케이블 트레이 또는 조명 기계 고정 장치를 지원할 수 있습니다.

45° 이하 지붕 경사 범위
25-75mm 적합 리브 높이
M8 / M10 클램프 볼트 크기
EN 1991-1-4 풍하중 설계
핵심 장점

도리 제거

기존 레일 도리와 비교하여 2차 강철 구조를 35-50% 줄입니다. 장착 브래킷은 지붕 시트 리브에 직접 부착되므로 자재 비용과 화물 중량이 줄어듭니다.

방수 무결성

클램프 디자인은 EPDM 또는 실리콘 패딩을 사용하여 고정 지점을 밀봉합니다. 지붕 관통이 없어 누출 가능성이 줄어듭니다. 동적 조건에서 600Pa 방수 테스트를 거쳤습니다.

높이와 기울기 조절 가능

통합된 슬라이딩 메커니즘을 통해 최대 40mm의 수직 조정과 0~15도의 기울기 각도를 통해 지붕의 불규칙성 또는 태양 방향을 보정할 수 있습니다.

부식 일치 재료

알루미늄 6063-T5(양극산화 AA15) 또는 HDG 강철(Z600 코팅) 클램프. 이종 금속 접촉 방지를 위해 스테인레스 스틸 A2-70 패스너가 포함되어 있습니다.

제품특성
재료 옵션 압출 알루미늄 6063-T5 (양극산화 12-15μm) / 용융 아연 도금 강철 S250GD Z (275-600g/m²)
클램프 유형 사다리꼴 시트용 측면 클램프, 중간 클램프, 끝 클램프; 스탠딩 솔기 지붕용 범용 솔기 클램프
리브 호환성 사다리꼴(높이 25-75mm, 피치 150-350mm); 골판지(R32, R45 유형); 정현파 프로파일
부하 용량 최대 인장 강도: 브래킷당 2.5kN을 고정합니다. 설계하중 : 수직 1.2kN / 수평 0.8kN
패스너 사양 스테인레스 스틸 A2-70 또는 A4-80 육각 볼트; 사전 조립된 스프링 와셔 및 평와셔
온도 범위 -40°C ~ 110°C(EPDM 씰이 탄력성을 유지함)
화재 분류 불연성, ASTM E84에 따른 클래스 A, 알루미늄 부품
인증 ISO 9001:2015; IEC 62852(클램핑력); TUV는 바람의 양력 테스트를 거쳤습니다.
애플리케이션 시나리오

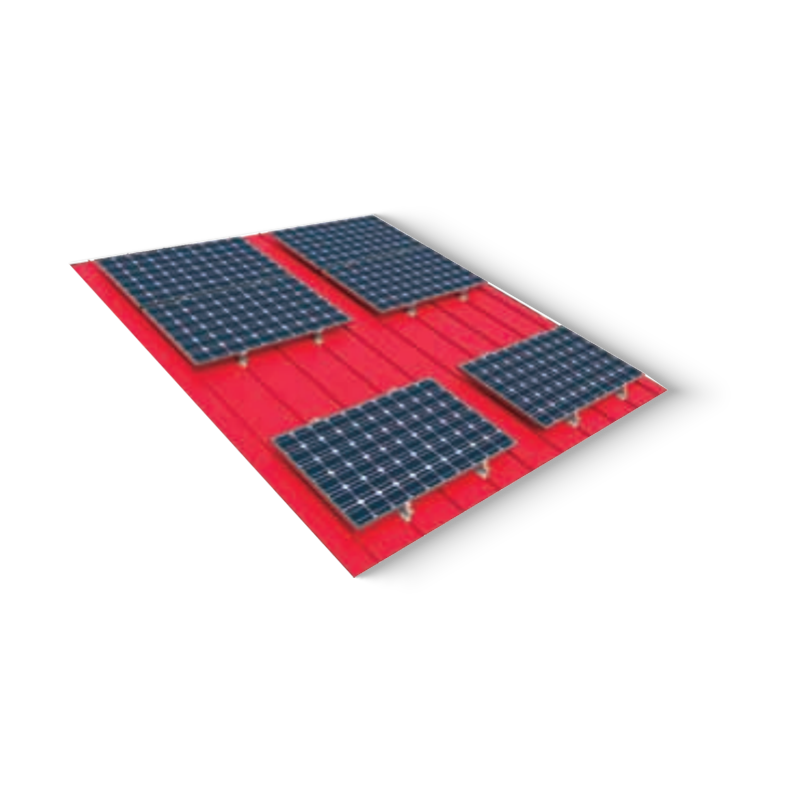

사다리꼴 컬러 강판을 사용한 산업용 창고 - 옥상 태양광 어레이(그리드 연결형 PV 시스템)를 직접 부착합니다.
농업 건물(가금류 농장, 곡물 저장고) – 배기 팬, 조명 브래킷 또는 도리 그리드가 없는 소형 장비를 장착합니다.
상업용 금속 지붕(간이 차고, 물류 센터) – 케이블 트레이 또는 낮은 통로를 지원합니다.
기존 강철 지붕의 개조 프로젝트 - 기본 구조를 수정하지 않고 하중을 추가하기 위한 솔루션입니다.
골판지 금속 클래딩에 고정된 냉각 시스템 및 HVAC 라인 세트.
기술 노트 및 솔루션

바람 상승 저항

흡입력이 높은 지붕 구역의 경우 추가 잠금 클립을 사용하고 클램프 밀도를 평방 미터당 4로 늘립니다. ASTM E1512(클램프당 최소 600N)에 따른 현장 당김 테스트를 통해 인발력을 확인합니다.

강판의 열운동

컬러강은 열주기에 따라 팽창합니다. 패스너 피로를 방지하기 위해 최대 3mm까지 미세 미끄러짐을 허용하는 마찰 패드가 있는 슬롯형 브래킷 구멍을 사용하십시오. M8 볼트를 15Nm 토크 이상으로 과도하게 조이지 마십시오.

이종 금속 접촉

아연 도금 강철 지붕 시트와 접촉하는 알루미늄 브래킷에는 갈바니 부식을 방지하기 위해 나일론 절연체 또는 비전도성 개스킷이 필요합니다. 아이솔레이터를 사용하지 않는 경우 역청 테이프를 붙이십시오.

씰 무결성 검증

설치 후 균일한 압축을 위해 EPDM 인서트를 검사하십시오. 1.5mm보다 큰 간격은 제대로 장착되지 않았음을 의미하며 물이 유입될 수 있습니다. 2주 후에 다시 토크를 가하세요.

자주 묻는 질문
1분기 도리 없는 시스템은 모든 사다리꼴 금속 지붕에 적합합니까?
호환성은 리브 높이와 간격에 따라 다릅니다. 표준 클램프는 리브 높이 25-75mm 및 문장 폭 25-45mm에 맞습니다. 맞춤형 프로파일(버트 리브, 좁은 리브)의 경우 프로파일별 조 어댑터 또는 맞춤형 클램프 인서트를 사용하십시오.
2분기 장착 시스템에 지붕 구조 검증이 필요합니까?
예. 지붕 시트는 추가 점하중을 지지해야 합니다. 시트 두께(최소 0.5mm 강철), 리브 형상 및 기본 도리 사이의 범위를 기반으로 하중 계산을 제공합니다. 장착 시스템은 시트 리브에 하중을 전달합니다. 제조업체에 리브 강도를 확인하십시오.
3분기 접지 본딩 없이 태양광 패널 설치에 시스템을 사용할 수 있습니까?
NEC 250에서는 접합이 필요합니다. 접지 클립이나 사전 설치된 접지 톱니를 클램프에 사용하여 브래킷과 지붕 프레임 전체에 걸쳐 전기적 연속성을 구축합니다. 양극 처리된 표면은 비전도성입니다. 연결 지점의 코팅을 제거하거나 별 모양 와셔를 사용하십시오.
4분기 시간이 지남에 따라 어떤 유지 관리가 필요합니까?
매년 클램프 토크를 검사하십시오(M8의 경우 12-14Nm 권장). 노후된 EPDM 패드를 8~10년마다 교체하십시오. 해안 지역의 부식 징후를 확인하십시오. 필요한 경우 보호 스프레이를 바르십시오.
주문 참조 정보

부품 번호 체계

NPC-[리브 높이 코드]-[재료 코드]-[클램프 스타일]
예: NPCS-50-AL-SC → 리브 높이 50mm, 알루미늄 합금, 사다리꼴 시트용 사이드 클램프

  • 리브 높이 코드: 35, 50, 65, 75
  • 재질: AL(양극산화) / GS(아연도금강판)
  • 스타일: SC(사이드 클램프), MC(미드 클램프), EC(엔드 클램프)

표준 키트 구성 요소

  • 상부 클램프 및 하부 클램프(일치하는 쌍)
  • M8x40 스테인레스 스틸 볼트 나일론 너트
  • EPDM 고무 패드 (두께 2mm, 사전 절단)
  • 평와셔와 스프링 와셔 세트
  • 설치 토크 렌치 어댑터(옵션)

포장: 상자 설치 가이드당 50세트

* UL 2703 및 EN 1991에 따른 정적 테스트를 기준으로 한 부하 값입니다. 눈/바람 구역별 조정을 위해 현장 엔지니어링을 권장합니다. 모든 제품은 RoHS 요구 사항을 충족합니다.
